Anneau d’Arrêt 360®
Les anneaux d’arrêt Borrelly 360® d’intérieur et d’extérieur à plusieurs tours sont réalisés par enroulement de fil aplati.
Borrelly Spring Washers réalise des anneaux d’arrêt en spirale du diamètre 5 mm au diamètre 1000 mm, de 1 à 7 tours en Acier Inoxydable austénitique type AISI 301 – AISI 302 – AISI 316 – ou à durcissement structural type 17-7 PH, mais aussi dans les Inconels, Hastelloy, CuBe2, Duplex et Super Duplex.
Anneaux d’arrêt STANDARD BORRELLY 360®
Borrelly propose en standard 2 gammes d’anneaux d’arrêt pour arbre ou alésage en acier inoxydable issus des normes Aéronautiques MA4016 et MA4017.
Les gammes de précision sont fabriquées au travers de notre système de management de la qualité suivant le référentiel EN 9100. Nos produits sont disponibles une semaine à compter de la réception de votre commande.
Secteurs d’application
- Aéronautique
- Automobile
- Spatial
- Défense
- Nucléaire
- Médical
Fort de notre expérience et de notre savoir-faire, notre bureau d’étude intégré pourra résoudre les problèmes les plus pointus des secteurs d’activités de très haute technologie grâce à la conception d’un produit sur mesure du prototype à la grande série.
Secteurs d’application
- Energies renouvelables
- Industrie agricole
- Industrie pharmaceutique
- Transports verts
- Aéronautique
- Automobile
- Spatial
- Défense
- Sports mécaniques
- Nucléaire
- Industrie mécanique
- Oil & gas
- Médical
- Biens de consommation
Descriptif technique
Les anneaux d’arrêt en spirale Borrelly 360® sont des anneaux d’arrêt réalisés par enroulement d’un fil métallique plat.

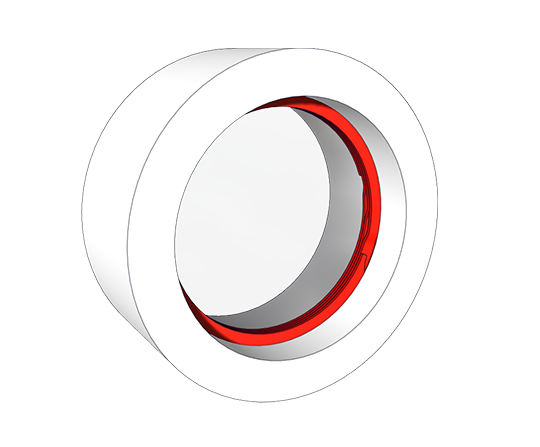

Conçus pour supporter des capacités de charges moyennes à importantes, nos anneaux d’arrêt en fil plat peuvent être utilisés en montage dans des alésages ou autour d’arbres. Installés de façon axiale dans des gorges internes ou externes, ils assureront le maintien en position par blocage d’alésages ou d’arbres.
Nos anneaux d’arrêt intérieurs et extérieurs sont disponibles dans une variété de matériaux et de finitions pour répondre à toutes les exigences d’application.
Ils sont fabriqués avec une encoche, rendant leur extraction d’une gorge extrêmement facile.
Par comparaison aux anneaux d’arrêt découpés de type circlips, les anneaux d’arrêt en spirale Borrelly 360® offrent:
- Aucun frais d’outillage
- Pas d’oreille de préhension
- Une surface de rétention de 360®
- Facilité de montage et démontage
- Des choix de modèles standards ou sur mesure
Nos anneaux d’arrêt en spirale ont été conçus pour permettre un montage et démontage des plus simples.
L’installation manuelle, semi automatisée ou automatisée d’un anneau d’arrêt Borrelly 360® peut se réaliser à l’aide d’un simple cône de montage.
Le démontage d’un circlip estampé doit obligatoirement se faire à l’aide d’une pince spéciale, tandis qu’il est possible d’utiliser un simple tournevis pour retirer un anneau d’arrêt Borrelly 360® de sa gorge.
Les anneaux d’arrêt sont utilisés dans de nombreux secteurs dont l’aéronautique, l’automobile, le spatial, l’off-shore, le médical et l’électroménager, etc. Ils couvrent de nombreux cas d’application et sont notamment utilisés pour immobiliser des composants dans un alésage ou sur un axe.
Anneau d’arrêt Borrelly 360® 2 tours extérieur pour arbre
Anneau d’arrêt Borrelly 360® 2 tours extérieur pour arbre
Anneaux d’arrêt sur mesure
Fort de sa très grande expérience et expertise technique, notre bureau d’étude intégré est en mesure de vous accompagner dans la conception, l’étude et la fabrication sur mesure de d’anneaux d’arrêt adaptés à vos problématiques techniques, qu’il s’agisse de prototypes, de séries limitées ou de grands volumes. Vos anneaux d’arrêt sur mesure peuvent être réalisés à partir d’un large choix d’alliages et de finitions, notamment l’Inconel et le Cuivre Béryllium.
